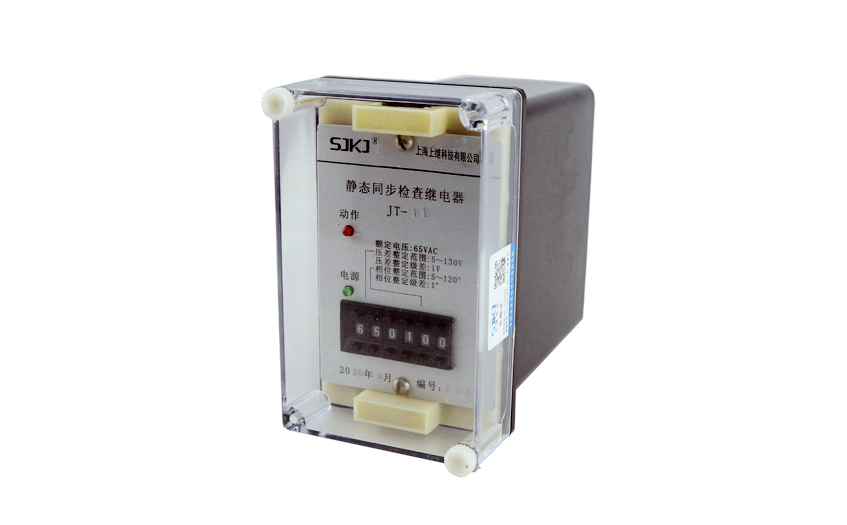

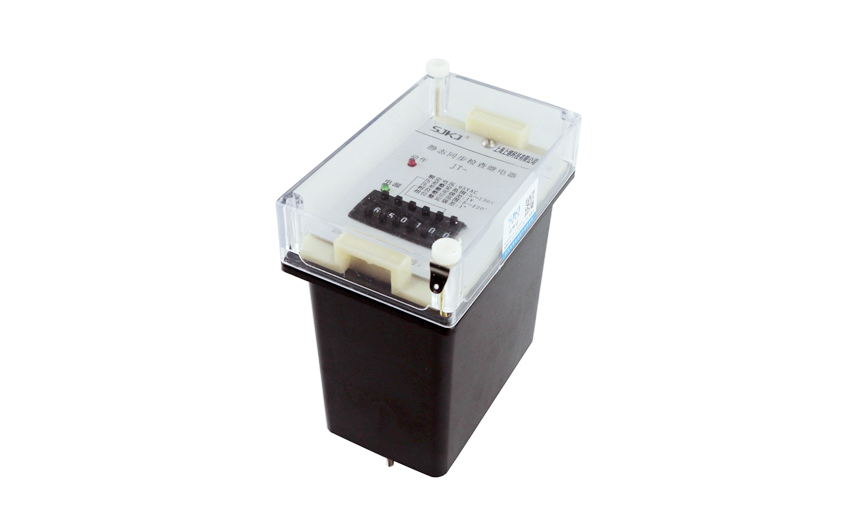

JT-1靜態同步檢查繼電器概述

JT-1靜態同步檢査繼電器為靜態型瞬動繼電器,工作原理:通過數字電路處理處一個相位差(或電壓差)與設定值相比,達到同步檢査目的。

1型為相位檢査型,銘牌上數字設定值(整定值)單位為度。

2型為電壓矢量和(或差)檢驗型 ,銘牌上數字設定值(整定值)單位為狀(V) 。

如是二個電壓的相位差或電壓矢量差大于銘牌上的設定值,繼電器瞬時動作。

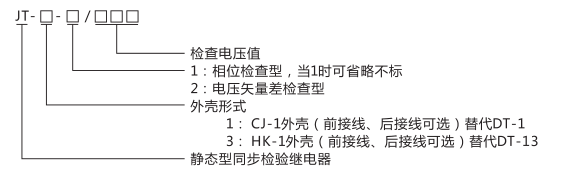

JT-1靜態同步檢查繼電器型號及命名意義

JT-1靜態同步檢查繼電器引腳及引線

本繼電器的輸入電壓的兩個線( U1、 U2都是如此)不能隨意顛倒次序。其原因先說明如下:

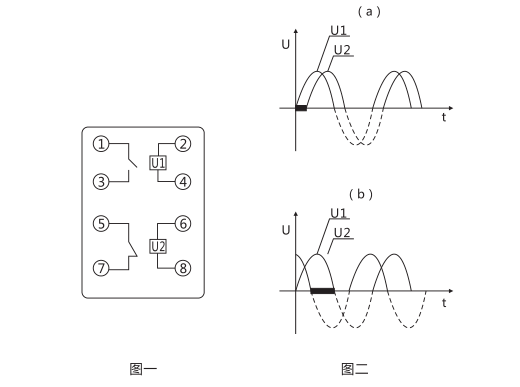

以圖二為準,則如U2兩根線顛倒次序的話,曲線將圖二( b)所示。按圖二接線測得為0角的話,則技國二( b)接線就是180°-(1)角了。所以用戶現場接線時,最好能找到公共端接在②、⑧腳。若是找不到公共端,則在現場試驗時,先可任意接好,測試?yán)^電器是否能正常動作,若是不能正常動作,將U2的兩根線交換位置即可。

JT-1靜態同步檢查繼電器技術參數

整定范圍

純相位監測: 5°-175°

電壓矢量檢査型: 0V~99V

5.2  觸點容量  250VAC  COSCP=1.0   5A

合閘  250VDC   5A

分閘  250VDC T=5mS  50W

5.3  觸點壽命   電壽命不低于10萬次;機械壽命不低于100萬次。

5.4  介質強度   繼電器各導電端子連在一起,對外露非帶電部分或外殼之間能承受2000V(有效值) 50Hz的交流電壓歷時1分鐘

試驗而絕緣擊穿或飛弧現象。

4.5  絕緣電阻  繼電器各導電端子連在一起,對外露非帶電部分或外殼之間,用開路電壓為500V的、兆歐表測量其絕緣電阻不小于

300M0。

4.6  工作環境   溫度-10°C~+50°C,相對濕度不大于90% ,海拔高度不大于2000M。

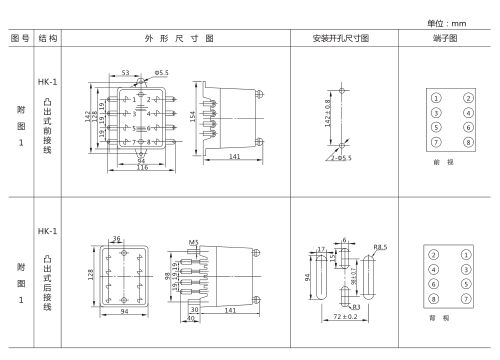

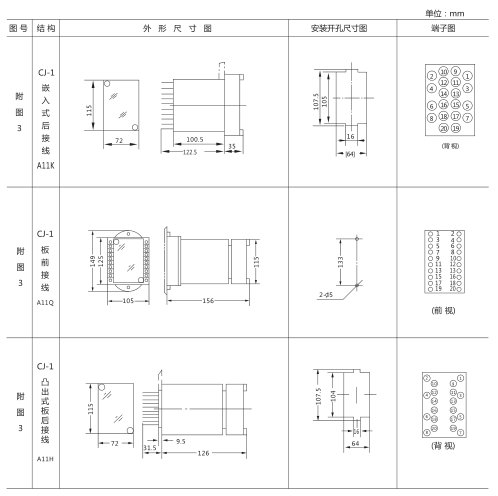

JT-1靜態同步檢查繼電器外形及開孔尺寸
