異步電動機速度繼電器反接制動控制電路
異步電動機速度繼電器反接制動控制電路

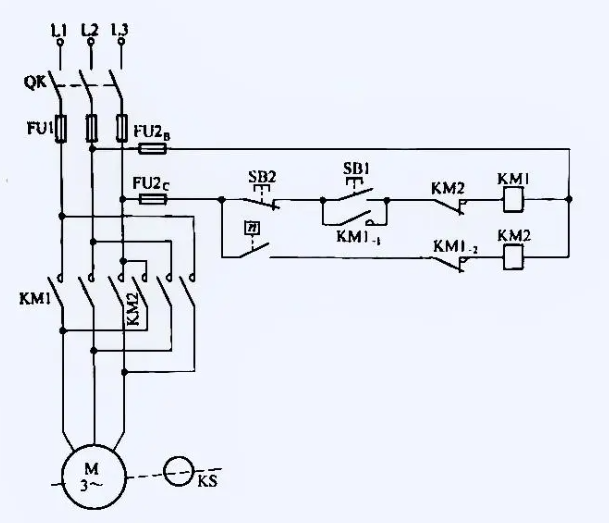

今天介紹一下通過速度繼電器控制異步電動機反接制動的控制電路。

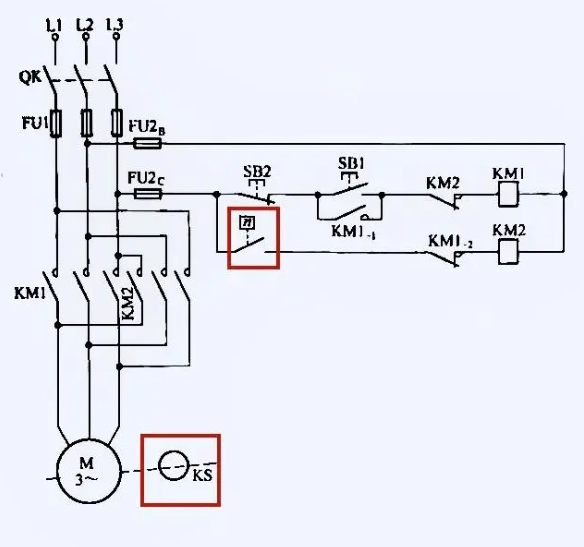

我們看到的KS為速度繼電器感應體與其常開觸點。

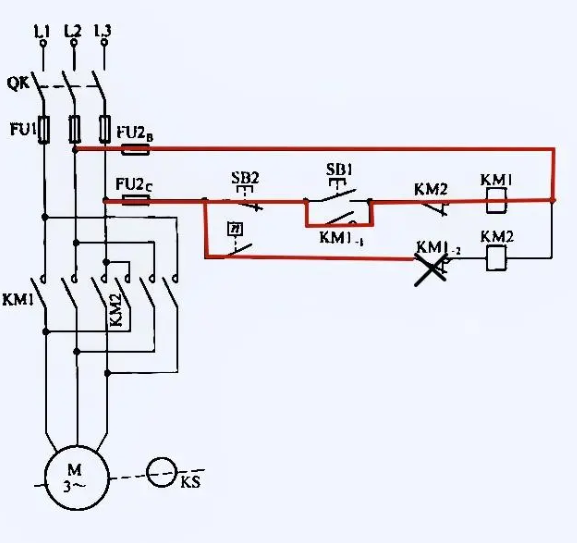

啟動電路時，接觸器K M1自鎖，并斷開常閉觸點，以切斷反轉接觸器K M2。
電機運行時，當轉速超過每分鐘120轉時，速度繼電器常開觸點閉合。為反轉制動做準備。

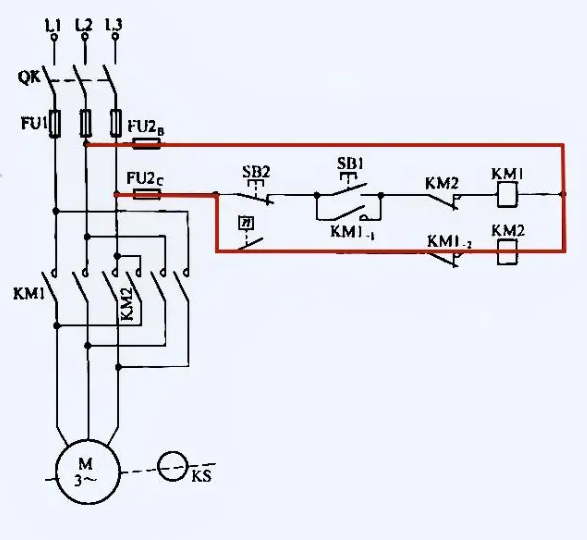

按下停止按鈕后，接觸器K M2接通，電機反轉制動。當轉速低于每分鐘120轉時，速度繼電器常開觸點斷開。
