SS-21B時間繼電器應用范圍

SS-21B時間繼電器可用在延時范圍為0.01~99s延時精度較高的各種繼電保護及自動控制回路中。

SS-21B時間繼電器主要技術數據

●動作電壓：不大于70％額定電壓。

●返回電壓：不小于5％額定值。

●整定誤差：不大于±1％最大整定值+0.050s。

●延時一致性：不大于0.2％最大整定值+0.050s。

●功率消耗：不大于5.5W。

●觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×10⁴次。 輸出觸點長期允許接通電流為5A。

●介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

●外附電阻規格表：

SS-21B時間繼電器內部接線及外引接線圖

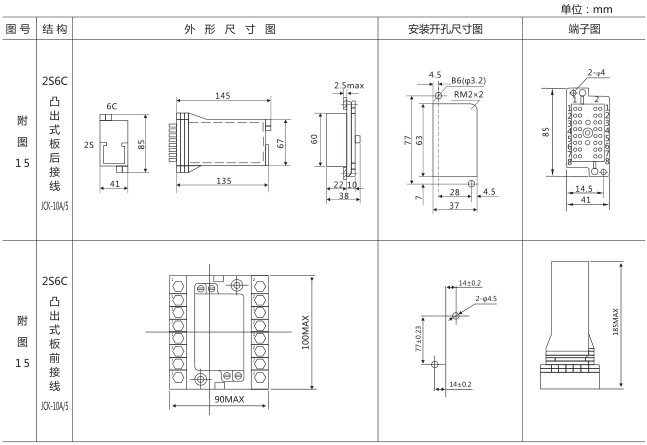

SS-21B時間繼電器外形及開孔尺寸
