DX-4A信號繼電器應用范圍

DX-4A信號繼電器使用于電力系統二次回路的繼電保護線路中，作為動作指示信號用。

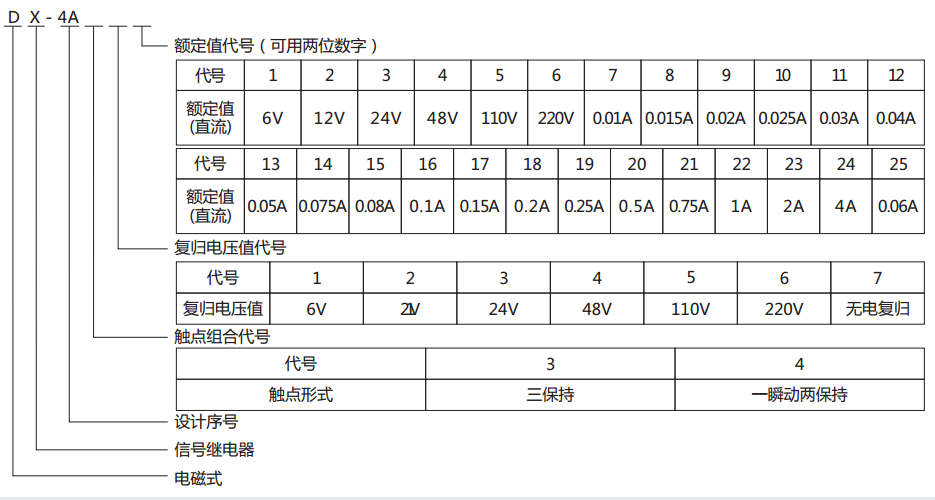

DX-4A信號繼電器型號含義

DX-4A信號繼電器主要技術數據

●工作繞組額定值：DC 6V、12V、24V、48V、110V、220V、0.0lA、0.015A、0.02A、0.025A、0.03A、0.04A、 0.05A、 0.075A、0.08A、0.1A、0.15A、0.2A、0.25A、0.5A、0.75A、lA、2A、4A、0.06A。

●復歸繞組額定值：6V、12V、24V、48V、110V、220V。

●動作值：動作電壓不大于70％額定值；動作電流不大于90％額定值。

●復歸電壓：不大于70％。

●返回值：不小于2％額定值。

●功率消耗：電壓型不大于2W；電流型不大于0.2W。

●觸點容量：保持觸點在220V，電流不超過lA的直流有感電路中(時間常數為5±0.75ms)，分?jǐn)嗳萘繛?0W，瞬時觸點為30W，在220V電流不超過lA的交流電路中分?jǐn)嗳萘繛?00VA。

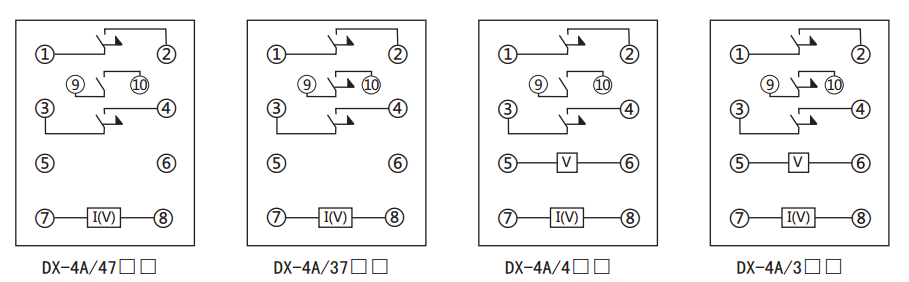

DX-4A信號繼電器內部接線及外引接線圖

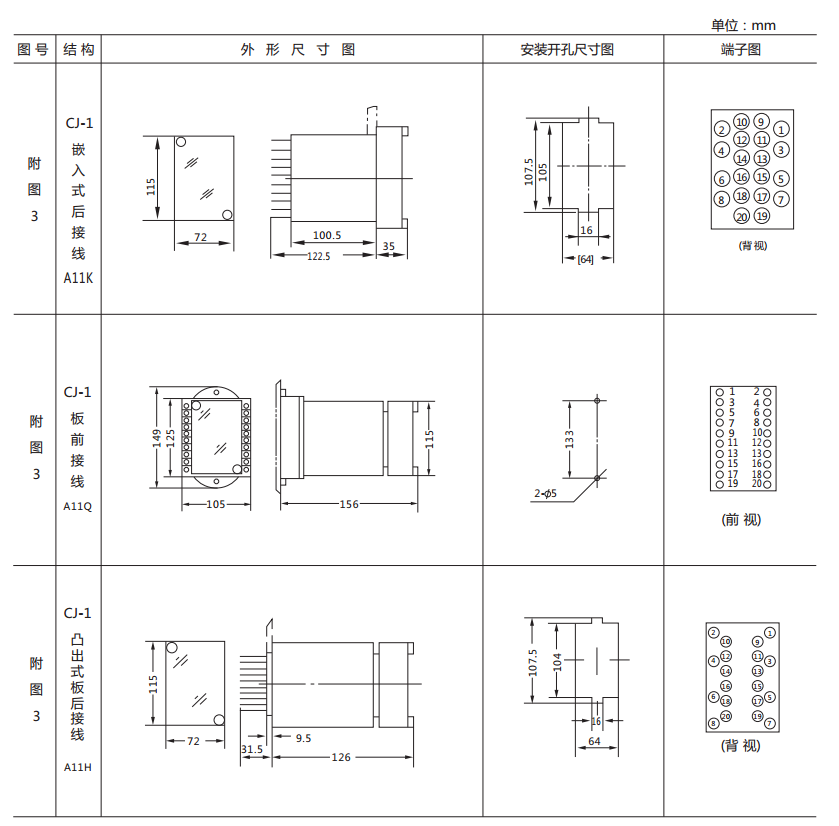

DX-4A信號繼電器外形尺寸及開孔尺寸
