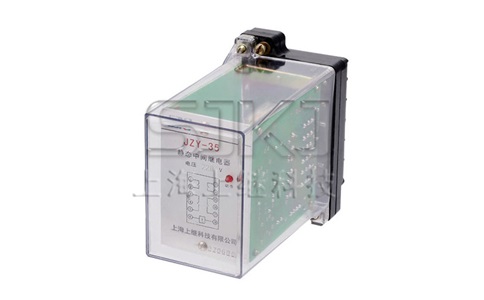

JZK-200系列靜態快速中間繼電器
JZK-200系列靜態快速中間繼電器(以下簡稱產品)，用于各種保護和自動控制裝置中，以增加保護和控制回路的觸點數量和觸點容量。
1.1主要特點
該產品采用集成電路原理構成，克服了電磁繼電器的觸點調節困難問題，而且其可靠性高，具有良好的抗振性，并可節約大量的原材料，減少了工作量，在一定程度上降低了勞動強度。
產品采用A11、JK-1結構殼體，便于用戶選型安裝。
2 產品結構及原理
2.1產品結構
產品采用A11、JK-1兩種殼體。All殼體包括Al1K嵌人式安裝，A11P拼塊嵌入式安裝，A11H凸出安裝后接線和A1lQ凸出安裝前接線四種結構形式; JK-1有凸出式安裝后接線和凸出式安裝前接線可供選擇。
2.2產品原理
該產品電壓和電流激勵量既可作為動作信號又可作為保持信號.該產品由電子元件和瞬動繼電器組成。電壓信號通過整流、濾波、穩壓、比較等電路驅動光耦動作。電流信號通過整流和分流電路來驅動光耦，促使繼電器動作。
3.2 動作值與返回值
對于電壓動作型產品在基準條件下，直流動作電壓不大于70%額定值，交流動作電壓不大于80%額定值，返回電壓不小于5%額定值。
對于電流動作型產品在基準條件下，動作電流不大于80%額定值，返回電流不小于5%額定值。
3.3 保持值
保持電壓不大于70%額定電壓，保持電流不大于8%額定電流。
3.4 功率消耗
3.4.1在交流額定電壓下產品的功耗不大于6VA,在直流額定電壓下產品功耗的最大功耗不大于6W。
3.4.2 在0.25A、0.5A、1A、2A的額定電流電流下產品單個電流回路的功耗不大于3.5VA; 在4A的額定直流電流下產品單個電流回路的功耗不大于6W。
3.4.3 動作后輔助電源功耗在交流額定電壓下不大于6VA，在直流額定電壓下不大于6W。
3.5 動作時間與返回時間
產品的動作時間和返回時間分別見表2。
3.6 熱性能要求
3.6.1對長期通電工作的發熱元件，如電阻等，其表面溫度不應超過150°C,且對相鄰元器件不致產生有害的熱影響。
3.6.2 當周圍環境溫度為常溫時:
a.當電流保持回路中無電流流過時，產品的電壓工作回路應長期承受1.2倍的額定工作電壓;電流保持回路允許承受三倍的額定保持電流值歷時5s,應無絕緣損壞;
b.當電壓保持回路中無激勵量時，電流回路允許承受三倍的額定保持電流歷時5s,應無絕緣損壞。電壓回路應能長期承受1.2 倍的額定工作電壓。
3.7 觸點性能
a.在電壓不超過250V,電流不超過lA,時間常數為5ms 土0.75ms直流有感負荷電路中，產品輸出觸點的斷開容量為50W;
b.在電壓不超過250V,電流不大于3A 的交流回路(cos 中=0.4 土0.1) 中，產品輸出觸點的斷開容量為250V ;
C.輸出觸點在上述的負荷條件下，其壽命為5*103次。主觸點長期允許通過的電流為5A。
3.8機械壽命
產品的輸出觸點不接負荷、應能可靠地動作及返回1*104次。
3.9 絕緣點電阻不小于300MQ。
3.10介質強度: 2kV(有效值)、50Hz,歷時lmin。
3.11沖擊電壓為5kV。
