DZK-10系列快速中間繼電器

來源:未知???作者:上繼 ???發布時間: 2017-10-11 08:39???瀏覽: 4565

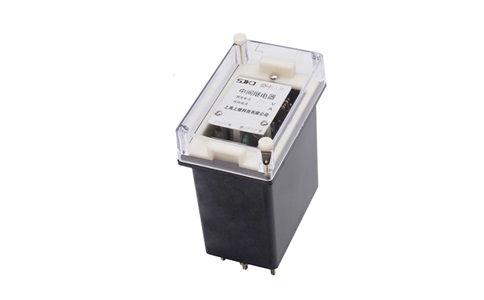

DZK-10系列快速中間繼電器

        DZK-10系列快速中間繼電器還包括DZK-11、DZK-12、DZK-13這些型號，本系列快速中間繼電器用于各種保護和自動控制裝置中，以增加保護和控制路的觸點數量和容量。

結構原理及特點

本產品為電磁型干簧觸點快速中間繼電器。

本產品沒有導磁體,是將干簧管裝在空心線圈架中,線圈外面有屏蔽罩兼支撐架,將線圈固定在插頭板上。

當電壓繞組施加70%以上額定值時，干簧管被磁化而動作帶保持繞組的產品,通以同極性的額定電流，則產品在斷開電壓時,仍能保持在工作位置。

本產品采用干簧觸點，動作速度快，為保證產品的可靠性對干簧管實行老化篩選后使用。

外形及安裝尺寸見附圖,其結構代號有A11K.A11P.A11H.A11Q。

動作值:在正常工作條件下，動作電壓為50%-70%額定電壓值。

保持值:具有電流保持繞組的產品，保持電流不大于80%額定自保持電流值。

返回值:不小于5%額定值。

動作時間和返回時間：當工作繞組施加額定電壓，其動作時間不大于2.5ms;返回時間不大于2ms。

熱穩定性：環境溫度為40C時，電壓繞組長期耐受110%額定電壓線圈溫升不超過45C。

功率消耗：電壓繞組在額定電壓下、電流保持繞組在額定保持電流下的功率消耗應不大于相應的規定值。

觸點容量：在電壓不大于250V的直流有感負荷（時間常數為5±0.375ms）電路中，斷開功率不小于20W；交流電路（功率因素為0.4±0.1）中斷開功率不小于100VA，產品的觸點能長期接通電流2A。
