DZB-10B系列中間繼電器

來源:未知???作者:上繼 ???發布時間: 2017-09-11 11:34???瀏覽: 1500

DZB-10B系列中間繼電器

        DZB-10B系列中間繼電器用于直流操作的各種保護和自動控制線路中作為輔助繼電器，以增加觸點的數量及觸點的容量。DZB-11B，12B，13B為電壓?jiǎn)?dòng)，電流保持的中間繼電器；DZB-14B為電流啟動電壓保持的中間繼電器。DZB-15B為電流或電壓動作，電流保持或電壓保持的中間繼電器。

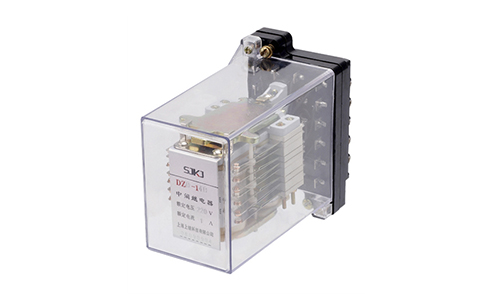

        繼電器為電磁式動作繼電器。采用JK-1型殼體，將DZB-200機芯裝入殼體中，具有透明的殼罩，可以清楚觀察到繼電器的內部結構。

        當動作電壓（或電流）加在線圈兩端時，銜鐵向閉合位置移動，此時，動合觸點閉合，動斷觸點斷開，斷開電源時，由于具有電壓（或電流）保持繞組磁場的存在，所以銜鐵仍然閉合，只有保持繞組斷電后，銜鐵在接觸片的壓力作用下返回到原始狀態，動合觸點斷開，動斷觸點閉合。

動作值：

a.動作電流不大于80%額定電流；

b.動作電壓不大于70%額定電壓，不小于30%額定電壓。

返回值：不小于3%的額定值。

保持值：

a.保持電流不大于額定電流的80%；

b.保持電壓不大于額定電壓70%。

動作時間：在額定電壓或電流下，不大于0.05s。

觸點斷開容量：在電壓不超過220V，電流不超過1A的直流有感負荷電路（時間常數為5±0.75ms）中，斷開容量為50W；在交流電路中為250VA。

調試方法

觸點間隙：動合觸點不小于1mm，動斷觸點不小于0.8mm觸點超行和不小于0.3mm。

調整觸點片的壓力可改變動作值和返回值。
