JX-20系列信號繼電器

來源:未知???作者:上繼 ???發布時間: 2017-07-14 08:49???瀏覽: 4671

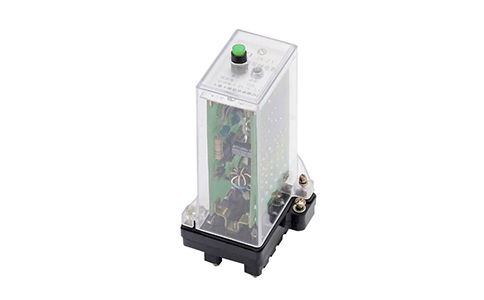

JX-20系列信號繼電器

JX-20系列信號繼電器用于直流操作的保護和自動控制線路中，作為動作指示信號用。

動作值范圍：

電流型：DC 0.01~0.025A、0.025~0.25A、0.25~1A、1~2A；

電壓型：DC 220V、110V、48V。

額定輔助電壓為：DC 220V、110V、48V。

動作值：

電流型：在各電流動作范圍值內，不大于90%的最小標稱動作電流；

電壓型：不大于70%的額定動作電壓。

復歸值：不大于70%的輔助電壓額定值。

動作時間：在額定工作狀態下，不大于10ms。

功率消耗：

電流型：在額定輔助電壓和各最大標稱動作電流工作狀態下，其功耗不大于3W（信號回路功耗不大于0.25W）；

電壓型：在額定動作電壓工作狀態下，其功耗一次動作型的不大于2W；二次動作型的不大于3W。

產品采用標準A11、A01及JK-5殼體，均為插件式，便于更換和維修。

貯存與保修

貯存條件：包裝好的產品應保存在環境溫度為-10~+50°C，相對濕度不大于80%，周圍空氣中不含酸性、堿性或其他腐蝕性氣體及爆炸性氣體的防雨、防雪的室內。

保修時間：當用戶完全遵守產品使用說明書所規定的運輸、貯存、安裝和使用規則條件下，產品自制造出廠之日起兩年內，如發現產品和配套件損壞，廠家負責免費更換或修理。
