SS-61、SS-62型時間繼電器

        SS-61、SS-62型時間繼電器主要用于各種控制和繼電器保護電路中，達到自動延時轉換電路的目的。

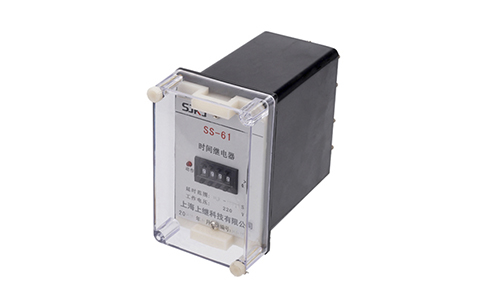

        產品采用標準的結構，所有元器件安裝在可以插拔的機芯上，同一機芯可以有四種結構形式，即A11K嵌入式；A11P拼塊嵌入式；A11H突出式后接線；A11Q突出式前接線。產品外殼為黑色膠木，蓋子為透明的有機玻璃，可以清楚地觀察到產品的整定位置及發光二極管的指示燈，指示產品的工作和動作。取下有機玻璃蓋，可以清楚地觀察到產品的整定位置及發光二極管的指示燈，指示產品的工作和動作。取下有機玻璃蓋，調節拔盤開關，可以方便地改變延時整定值，拔出機芯可以方便地進行維修。

額定電壓

a.交流 50Hz，220、127、110、100V；

b.直流 220、110、48、24V。

延時整定范圍：1~9999s。

觸點形式：二轉換。

動作值

a.在基準條件下，對于SS-61型產品，其動作電壓不大于85%的額定電壓；

b.在基準條件下，對于SS-62型產品，其動作電壓不大于70%的額定電壓。

返回值：在基準條件下，產品的返回電壓不小于5%的額定電壓。

動作整定值的平均誤差

a.1~9s，在基準條件下，延時整定值的平均誤差不超過±3%（取10次測量平均值）；

b.10~9999s，在基準條件下，延時整定值的平均誤差不超過±1%（取10次測量平均值）。

環境溫度變化對性能的影響

在額定電壓下，在環境溫度在-10~+50°C變化時，產品延時整定值與20±2°C時延時整定值的變差應不超過±3%。

輸入激勵量變化對性能影響

在周圍環境溫度為20±2°C時，當電源電壓在標稱范圍變化時，產品各整定點的延時整定值與額定電壓時的延時整定值的變差不超過±2%。

熱性能

當環境溫度為40°C時，產品施加輸入激勵量為1.1倍額定值的條件下，應能長期工作，不致對絕緣或其他電氣元器件造成熱損壞。

其他電氣元器件造成熱損壞。

對SS-61型產品，其線圈溫升應不超過65K。

絕緣電阻應不小于300MΩ。

介質強度：耐受2kv、50Hz、歷時1min交流試驗電壓無擊穿或閃絡現象；耐受5kv沖擊電壓無絕緣損壞現象。

觸點性能：在電壓不大于250V，電流不大于0.4A，時間常數為5±0.75ms的直流有感負荷電路中，斷開容量為30W，觸點應可靠動作10⁴次。
