繼電器有哪幾個端子？

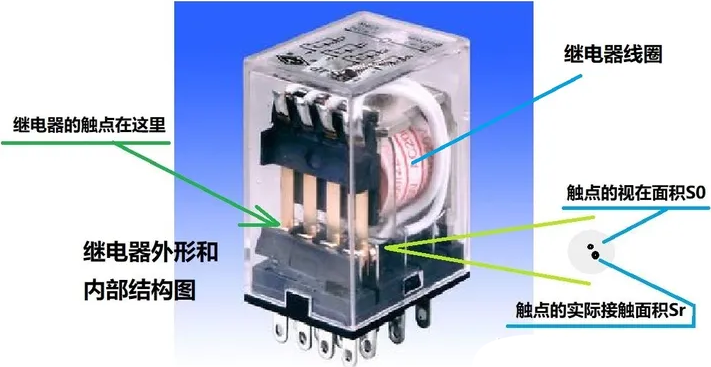

圖1是繼電器，它有線圈，還有4對常開觸點。所謂觸點的“對”，指的是常開與常閉觸點的組合。注意1：用于主回路的電接觸叫做觸頭，用于控制回路的電接觸叫做觸點。觸頭必須帶滅弧罩，而觸點則不用帶滅弧罩。我們看下圖：

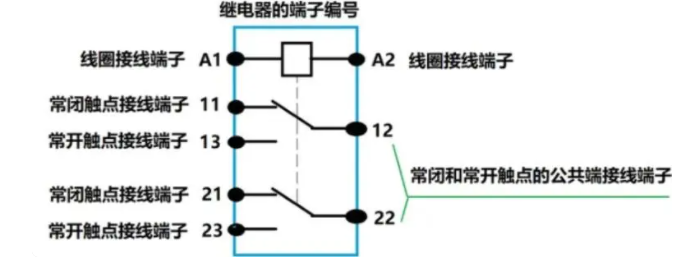

圖2：繼電器的端子編號我們仔細看手上的繼電器，會發現它的座體上有編號，編號規律就是圖2。繼電器的線圈也包括接觸器的線圈，它兩端的編號都是A1和A2。注意繼電器的觸點，其編號為兩位數。第一位數表示觸點編組，第二位數表示觸點類型。一般地，常閉觸點用1和2表示，常開觸點用3和4表示。如圖1所示有公共點的常開/常閉觸點，第二位數取1、2和4，其中2是公共點。合并后我們看到了11、12和14，還有21、22和24。如果繼電器有四套兩對獨立觸點組合，則觸點端子組合數分別為11、12、21、22（常閉觸點）和13、14、23、24（常開觸點）。注意2：繼電器的觸點和線圈接線端子的這種歸類標注方法是通用的，不管是何種繼電器產品，也不管是何種規格，繼電器接線端子的標注方法都是一樣的。注意3：關于繼電器，可參閱國家標準：GB/T 14048.5-2017(低壓開關設備和控制設備 第5-1部分：控制電路電器和開關元件 機電式控制電路電器)：
圖3：國家標準的封面對于交流繼電器或者交流接觸器，編號也是類似的。我們看ABB的A系列交流接觸器接線端子編號，
ABB的A系列交流接觸器端子編號我們從圖4中看到，線圈編號是A1和A2，主觸頭編號增加了L字符，以確認相序。輔助觸點的編號與前所述是一致的。下圖是ABB的中間繼電器技術樣本中的接線圖：
ABB的中間繼電器接線圖及編號我們從圖5中看到的規律與前面所述是一致的。在成套開關設備制造業中，電氣工程師們繪制的圖是控制原理圖。但車間接線需要接線圖，故必須把控制原理圖轉換為接線圖。接線圖上必須標注電器接線端子的編號。過去，接線圖的繪制也采用人工CAD繪制，十分麻煩。后來我用CAD配套VBA做了自動轉換小程序，從此以后電氣工程師們繪制好控制原理圖，經過審核確認后，按下CAD上的轉換按鈕，立刻生成接線圖。
電動機直接起動控制原理圖和部分元件的接線電動機直接起動的控制原理圖，右上角我們看到交流接觸器KM和信號燈的部分接線圖。我們看到，接線圖是圍繞著元器件繪制的，與元器件的接線端子編號密切相關。需要說明的是：接線圖上的任何一條線，它都是唯一的。對比控制原理圖，每一條線都可能由幾條線構成?？梢?，接線圖對于開關設備制造廠來說，非常重要。接線圖決定了元器件的外圍接線，決定了導線的規格和長度，決定了導線的走線以及線束，還有接線端子的連接線等重要結構參數。
